CO-P3-设计文档-Logisim

Wang

2025-11-10

MIPS单周期处理器设计

本文内容为原创，内容仅供参考，请勿照搬

1. 单周期数据通路设计

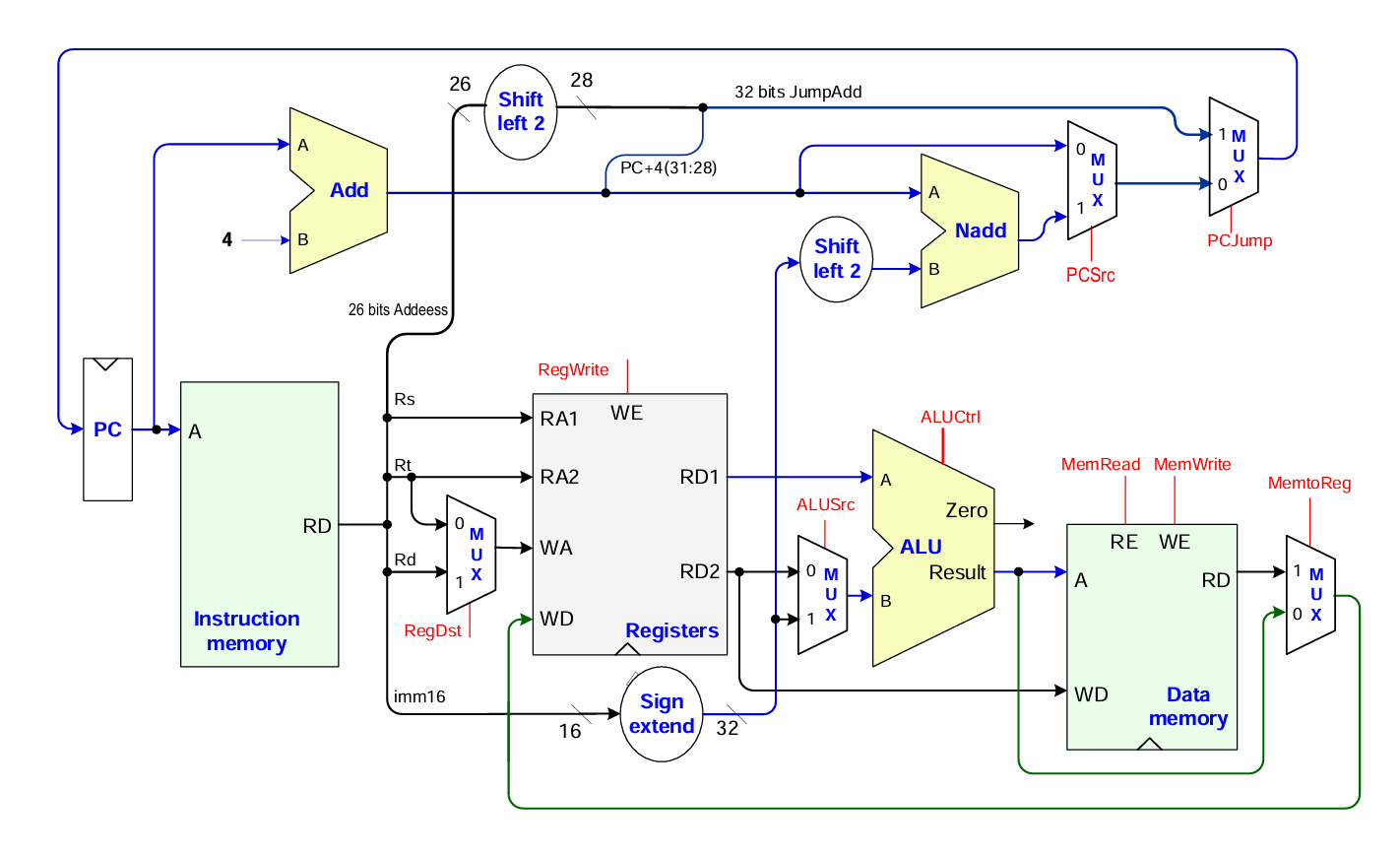

参考图

设计通路

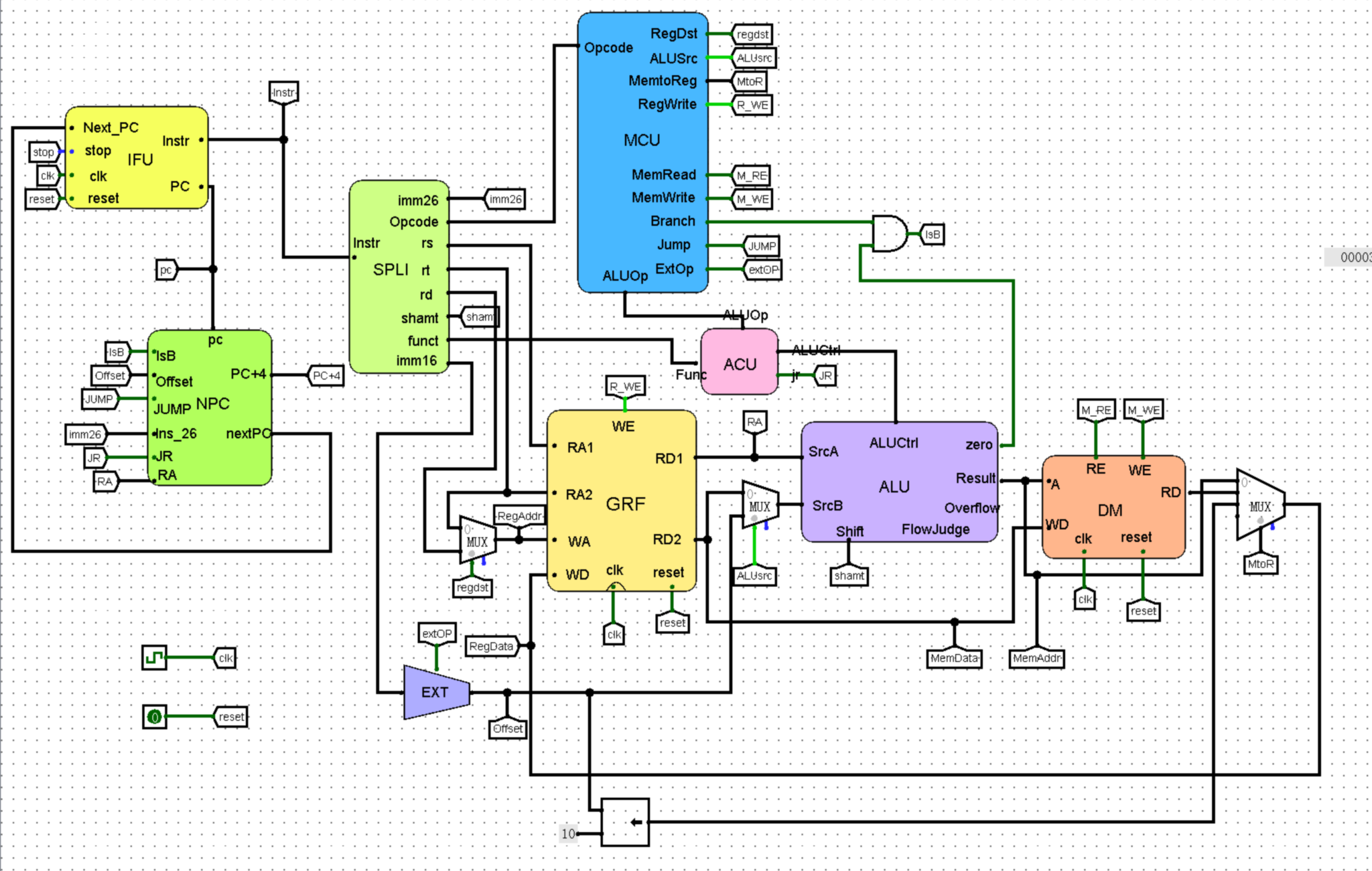

最终设计

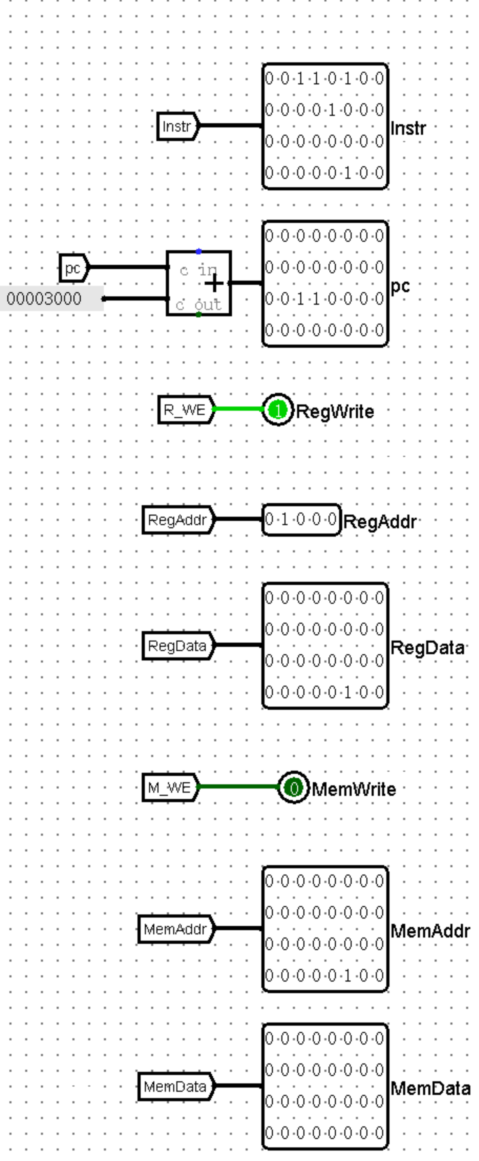

顶层输出端口

最终设计

1.1 组合部件

1.1.1 ALU (算术逻辑运算单元)

in:
- SrcA, SrcB
- ALUCtrl [3:0]
- Shift 移位数 5
- FlowJudge 是否进行溢出判断
out:
- Equal(zero)
- Result
- Overflow

端口定义

信号名	方向	位宽	描述
`SrcA`	I	32	32 位操作数 A
`SrcB`	I	32	32 位操作数 B
`ALUCtrl`	I	4	4 位运算控制信号
`Shift`	I	5	5 位移位量 (`shamt`)
`Result`	O	32	计算结果
`Zero`	O	1	1 位零标志位 `Equal(zero)`

功能定义

序号	功能名称	功能描述
1	运算选择	根据 4 位 `ALUCtrl` 信号，选择要执行的运算 (见下表)。
2	算术逻辑运算	对 `SrcA`, `SrcB` 和 `Shift` 执行选定的 32 位运算，并将结果输出到 `Result` 端口。
3	零标志位	比较 `Result` 端口的 32 位输出是否等于 `0x00000000`。如果是，`Zero` 端口输出 1，否则输出 0。

ALUCtrl (功能 1) 的详细逻辑：

0000: Result = SrcA + SrcB (加法)
0001: Result = SrcA - SrcB (减法)
0010: Result = SrcA & SrcB (按位与)
0011: Result = SrcA | SrcB (按位或)
0100: Result = (SrcA < SrcB) ? 1 : 0 (有符号 slt)
0101: Result = SrcB << Shift (逻辑左移)

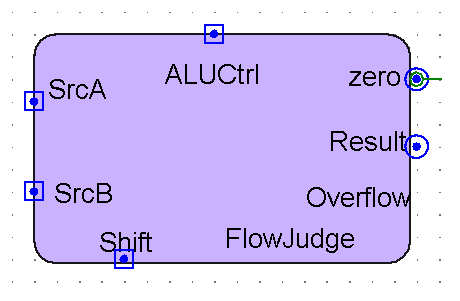

ALU

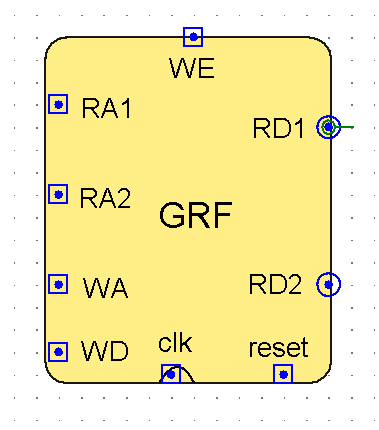

1.1.2 GRF(通用寄存器组，也称为寄存器文件、寄存器堆)

读
in: RA1 RA2
out: RD1=RF[RA1] , RD2=RF[RA2]
写
in: WA, WD, clk

RegWrite out

1 RF[WA] -> WD

0 无

RegWrite	out
1	RF[WA] -> WD
0	无

端口定义

信号名	方向	位宽	描述
`ReadAddr1`	I	5	读端口 1 地址 `RA1`
`ReadAddr2`	I	5	读端口 2 地址 `RA2`
`WriteAddr`	I	5	写端口地址 `WA`
`WriteData`	I	32	32 位待写入数据 `WD`
`RegWrite`	I	1	写使能信号
`clk`	I	1	时钟信号
`reset`	I	1	异步复位信号
`ReadData1`	O	32	`RF[RA1]`
`ReadData2`	O	32	`RF[RA2]`

功能定义

序号	功能名称	功能描述
1	并发异步读 (Concurrent Read)	异步地（即立即）从 `ReadAddr1` 和 `ReadAddr2` 指定的地址读取 32 位数据，并分别从 `ReadData1` 和 `ReadData2` 端口输出。 (即 `RD1=RF[RA1]`, `RD2=RF[RA2]`)
2	同步写 (Synchronous Write)	当 `RegWrite = 1` 时，在 `clk` 信号的上升沿，将 `WriteData` 端口的 32 位数据写入到 `WriteAddr` 指定的寄存器。 (即 `RF[WA] = WD`)
3	`$zero` 寄存器逻辑	对应的 `ReadData` 端口必须输出 `0x00000000`。 `Reg0` 永远不能被修改。
4	异步复位

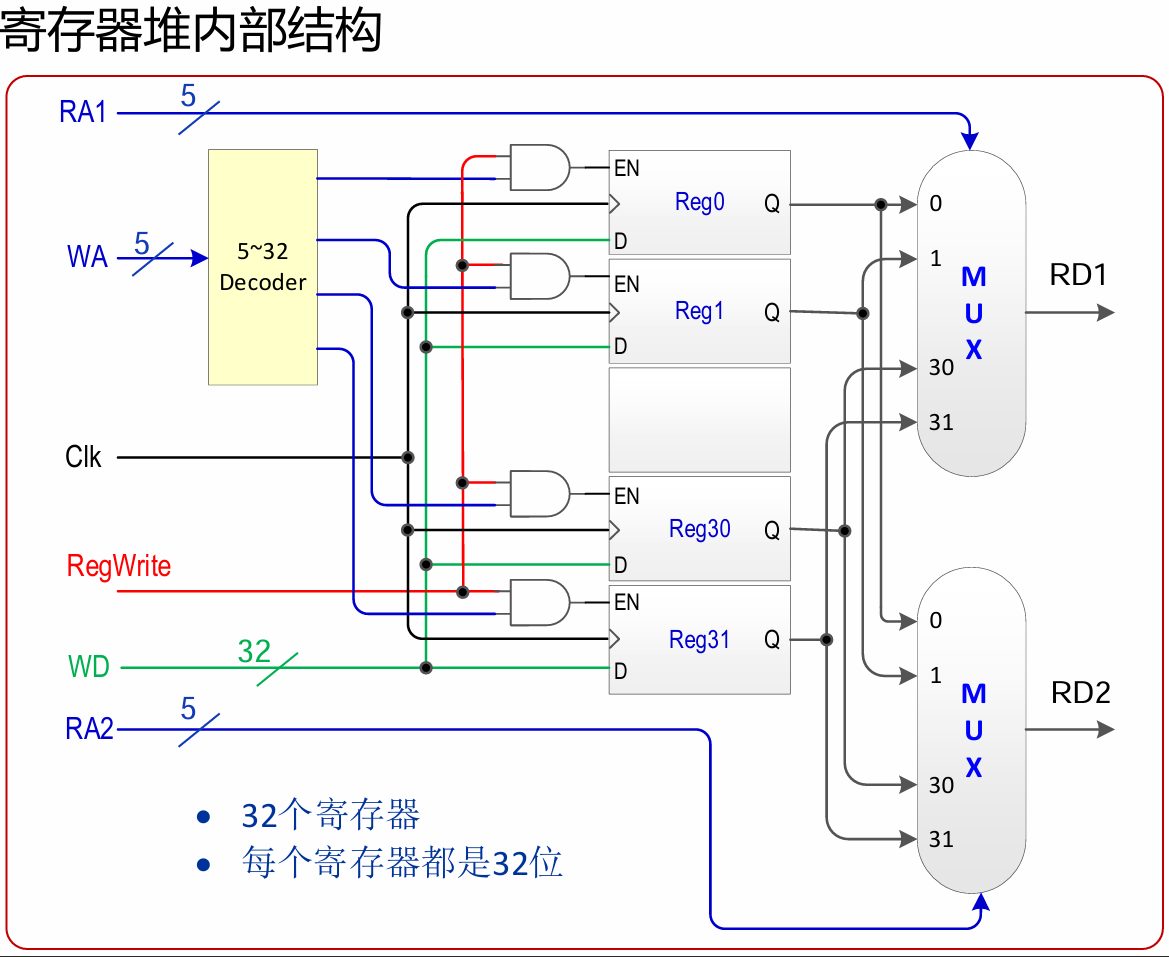

寄存器堆内部结构

GRF

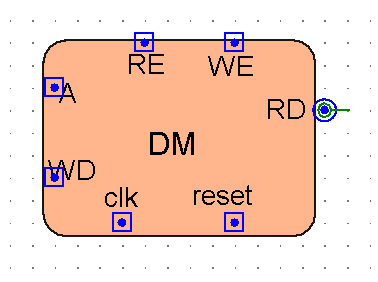

1.1.3 DM (数据存储器)

MemRead RE
- 读
  in: A
  out: RD = DM[A]
MemWrite WE
- 写
- clk
  in: A, WD
  out: DM[A] = WD

端口定义

信号名	方向	位宽	描述
`Address`	I	32	32 位字节地址 (来自 `ALUResult`)
`WriteData`	I	32	32 位待写入数据 (`WA`)
`MemRead`	I	1	读使能信号 (`RE`)
`MemWrite`	I	1	写使能信号 ( `WE`)
`clk`	I	1	时钟信号 (用于同步写入)
`reset`	I	1	异步复位信号 (用于清空 RAM)
`ReadData`	O	32	32 位读出数据 (送往 `MemtoReg MUX`)

功能定义

序号	功能名称	功能描述
1	地址映射 (Address Mapping)	将输入的 32 位字节地址 `Address`，通过提取 `[13:2]` 位，转换为内部 `RAM` 所需的 12 位字地址。
2	存储器读 (Memory Read)	当 `MemRead = 1` 时，异步地从转换后的字地址中读取 32 位数据，并将其从 `ReadData` 端口输出。 (即 `RD = DM[A]`)
3	存储器写 (Memory Write)	当 `MemWrite = 1` 时，在 `clk` 信号的上升沿，将 `WriteData` 端口的32位数据写入到转换后的字地址。 (即 `DM[A] = WD`)
4	异步复位	当 `reset = 1` 时，异步地将内部 `RAM` 的所有单元清零。

1.1.4 nPC – 有限状态机：

PC (程序计数器) —状态转移—> nPC
- PC 寄存器 – 状态存储模块
  - en, reset, clk
- NPC 模块 – 状态转移电路
- Pc += 4
- in:
  - pc
  - IsB –> Offset(32) << 2 + pc
  - JUMP –> In_26(26) << 2 + pc[31:28]
  - JR –> Ra
- out:
  - Next_PC
  - PC+4

端口定义

信号名	方向	位宽	描述
`PC_in`	I	32	`PC` 的值 (来自 `IFU` 模块)
`Offset_Ext`	I	32	32 位符号扩展的立即数 (来自 `EXT` 模块)
`imm26`	I	26	26 位跳转立即数 (来自 `Splitter_Unit` 模块)
`Ra`	I	32	`rs` 寄存器的值 (来自 `GRF` 的 `ReadData1`)
`IsB`	I	1	分支使能信号。(`Main_Control[Branch]` AND `ALU[Zero]`)
`JUMP`	I	1	`j` 跳转使能信号 (来自 `Main_Control_Unit`)
`JR`	I	1	`jr` 跳转使能信号 (来自 `ALU_Control_Unit`)
`Next_PC`	O	32	计算得出的下一条指令地址 (送往 `IFU` 的 `Next_PC` 端口)
`PC_plus_4`	O	32	`PC + 4` 的值 (来自 `IFU` 模块)

功能定义

序号	功能名称	功能描述
1	分支地址计算 (Branch Target Calculation)	计算 `beq` 指令的目标地址： `Branch_Target = PC_plus_4 + (Offset_Ext << 2)`。
2	跳转地址计算 (Jump Target Calculation)	计算 `j` 指令的目标地址： `Jump_Target = { PC_plus_4[31:28] , (imm26 << 2) }`。
3	PC 优先级选择 (Next PC Selection)	使用一个 4-to-1 MUX (多路选择器)，根据 `JR`, `JUMP`, `IsB` 信号的优先级，在四个可能的下一地址中选择一个作为 `Next_PC` 输出。

PC 优先级选择 (功能 3) 的详细逻辑：

JR = 1: Next_PC = Ra (最高优先级)
JR = 0, JUMP = 1: Next_PC = Jump_Target
JR = 0, JUMP = 0, IsB = 1: Next_PC = Branch_Target
JR = 0, JUMP = 0, IsB = 0: Next_PC = PC_plus_4 (默认顺序执行)

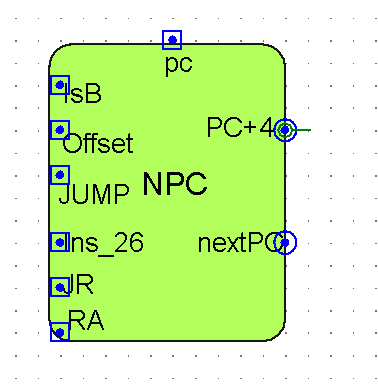

nPC

1.1.5 IFU（取指令单元）

IM (指令存储器)

端口定义

信号名	方向	位宽	描述
`A`	I	32	32 位字节地址 (来自 `IFU` 模块的 `PC`)
`RD`	O	32	从存储器中读取的 32 位指令码

功能定义

序号	功能名称	功能描述
1	地址映射 (Address Mapping)	将输入的 32 位字节地址 `A`，通过减去起始地址偏移量 `0x3000` 并右移两位（即提取 `[13:2]` 位），转换为 12 位的字地址。
2	指令读取 (Instruction Read)	使用转换后的 12 位字地址，从内部 `ROM` (只读存储器) 中异步读取一条 32 位的指令，并将其从 `RD` 端口输出。

IMm

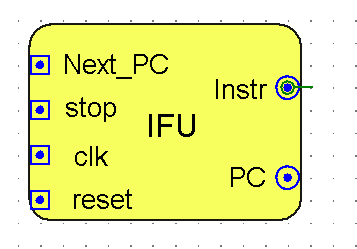

IFU (取指令单元)

端口定义

信号名	方向	位宽	描述
`Next_PC`	I	32	下一个时钟周期将要载入的 PC 值 (来自 `NPC` 模块)
`clk`	I	1	系统时钟信号
`reset`	I	1	系统异步复位信号
`stop`	I	1	时钟使能 (Clock Enable) 信号 (低电平有效，用于暂停 PC)
`PC`	O	32	当前 PC 寄存器中存储的地址值 (送往 `IM` 和 `NPC`)
`Instr`	O	32	`PC` 对应的当前指令码 (来自 `IM` 模块)

功能定义

序号	功能名称	功能描述
1	PC 更新 (PC Update)	在 `clk` 上升沿，且 `stop` 信号为 0 (无效) 时，将 `Next_PC` 的值载入 PC 寄存器。
2	PC 复位 (PC Reset)	当 `reset` 信号为 1 时，异步地将 PC 寄存器的值强制设为起始地址 `0x00003000`。
3	指令获取 (Instruction Fetch)	将 `PC` 寄存器的当前值输出到 `PC` 端口，并将其送至内部的 `IM` 模块，以获取对应的 32 位指令，并从 `Instr` 端口输出。
4	PC+4 计算 (PC+4 Calculation)	并行地计算 `PC` 寄存器当前值加 4 的结果，并从 `PC_plus_4` 端口输出。

IFU

1.1.6 EXT (拓展单元)

将16位立即数符号拓展为32位。这里为了提高可拓展性，添加了 OPExt 接口

端口定义

信号名	方向	位宽	描述
Imm_16	I	16	16位立即数输入信号
OPExt	I	1	符号拓展信号 0：无符号拓展（0拓展） 1：符号拓展
Imm_32	O	32	32位立即数输出信号

功能定义

序号	功能名称	功能描述
1	符号拓展	将16位立即数进行符号拓展

EXT

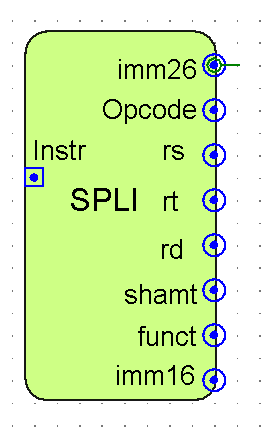

1.1.7 SPLI(指令分离器模块)

端口定义

信号名	方向	位宽	描述
`Instr`	I	32	来自 IFU (指令存储器) 的 32 位完整指令码
`Opcode`	O	6	操作码 (`[31:26]`)，送往 `Main Control Unit`
`rs`	O	5	源寄存器 1 (`[25:21]`)，送往 `GRF[RA1]` 和 `NPC[Ra]`
`rt`	O	5	源寄存器 2 / 目标 (`[20:16]`)，送往 `GRF[RA2]` 和 `RegDst MUX`
`rd`	O	5	目标寄存器 (`[15:11]`)，送往 `RegDst MUX`
`shamt`	O	5	移位量 (`[10:6]`)，送往 `ALU[Shamt]`
`funct`	O	6	功能码 (`[5:0]`)，送往 `ALU Control Unit`
`imm16`	O	16	16 位立即数 (`[15:0]`)，送往 `EXT` 和 `LUI Shifter`
`imm26`	O	26	26 位跳转地址 (`[25:0]`)，送往 `NPC`

功能定义

序号	功能名称	功能描述
1	指令字段分离 (Instruction Field Separation)	将 32 位的 `Instruction` 输入，根据 MIPS 指令格式，并行地分离为 `Op`, `rs`, `rt`, `rd`, `shamt`, `funct`, `imm16` 和 `imm26` 共 8 个字段，并从对应端口输出。

SPLI

指令格式

R型指令格式

`add,sub,and,or rd, rs, rt`

操作	Op	Rs	Rt	Rd	Shamt	Func
位宽	6	5	5	5	5	6

LW&SW指令格式

`lw,sw rt, rs, imm16`

操作	Op	Rs	Rt	imm
位宽	6	5	5	16

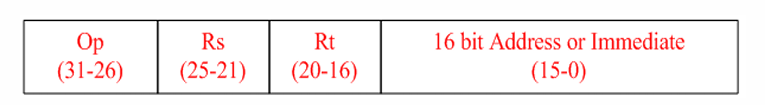

分支指令格式

`beq rs, rt, imm16`

操作	Op	Rs	Rt	imm
位宽	6	5	5	16

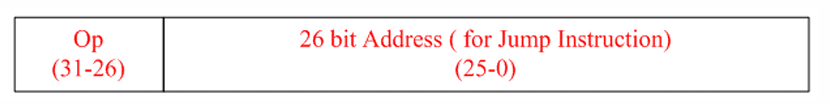

跳转指令格式

`j add26`

操作	Op	JAdd
位宽	6	26

2. 单周期控制器设计

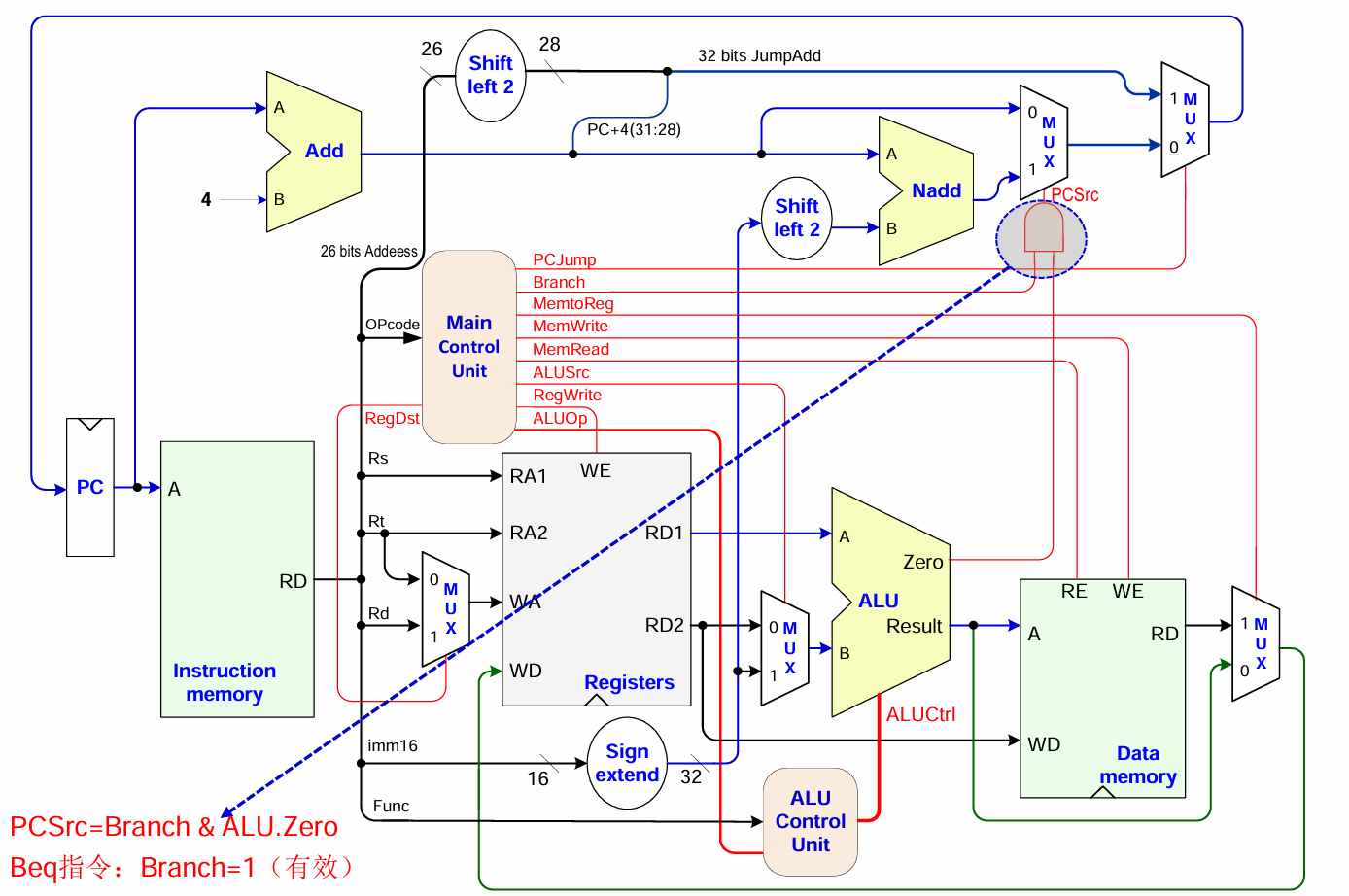

单周期控制器设计

2.1 单周期通路所需控制信号

2.1.1 ALU控制（ALUCtrl）：4位

输入	ALUCtrl	运算
A, B	0000	`A & B`
A, B	0001	`A \| B`
A, B	0010	`A + B`
A, B	0110	`A - B`

2.1.2 8个控制信号：

控制信号	0	1
RegDst	Reg堆写入端地址：Rt	Reg堆写入端地址：Rd
RegWrite	无	Reg写入：`Reg[WA] = WD`
ALUSrc	ALU-B：RD2	ALU-B：imm Signext
PCSrc	PC = (PC+4)	PC = NAdd (beq目的地址)
PCJump	PC = MUX的输出	PC = J指令目的地址
MemRead	无	DM读（输出）
MemWrite	无	DM写（输入）
MemtoReg	Reg写入 <– ALU	Reg写入 <– DM
Branch	无	为Beq指令

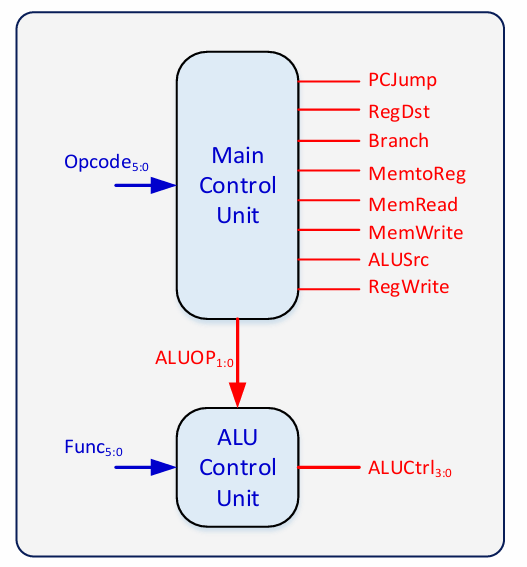

2.2 控制器设计

controler

2.2.1 Main Control Unit

2.1 设计思路

MemtoReg (2 位):
- 00: ALUResult (用于 R-type, ori)
- 01: DM[ReadData] (用于 lw)
- 10: LUI_Value (用于 lui)
ExtOp (1 位): 用于控制扩展单元。
- 0: 零扩展 (for ori)
- 1: 符号扩展 (for lw, sw, beq)
Jump (1 位): (图中的 PCJump) 用于 j 指令。
JR 信号： 已移至 ALU Control Unit。

2.2 端口定义

输入 (Inputs):
- Opcode[5:0]: 来自指令码的 [31:26] 位 (操作码)。
输出 (Outputs):
- RegDst[0]: (1: R-type 写 rd, 0: I-type 写 rt)
- ALUSrc[0]: (1: 立即数, 0: GRF[ReadData2])
- MemtoReg[1:0]: (2 位) (写回 GRF 的数据源选择)
- RegWrite[0]: (1: 允许写入 GRF)
- MemRead[0]: (1: 允许读取 DM)
- MemWrite[0]: (1: 允许写入 DM)
- Branch[0]: (1: beq 指令)
- Jump[0]: (1: j 指令)
- ExtOp[0]: (1: 符号扩展, 0: 零扩展)
- ALUOp[2:0]: (3 位) (送往 ALU Control Unit)

2.3 真值表

指令	`Opcode`	`RegDst`	`ALUSrc`	`MemtoReg`	`RegWrite`	`MemRead`	`MemWrite`	`Branch`	`Jump`	`ExtOp`	`ALUOp[2:0]`
`R-type`	`000000`	1	0	`00`	1	0	0	0	0	X	`100`
`lw`	`100011`	0	1	`01`	1	1	0	0	0	1	`000`
`sw`	`101011`	X	1	`XX`	0	0	1	0	0	1	`000`
`beq`	`000100`	X	0	`XX`	0	0	0	1	0	1	`001`
`ori`	`001101`	0	1	`00`	1	0	0	0	0	0	`010`
`lui`	`001111`	0	X	`10`	1	0	0	0	0	X	`XXX`
`addi`	`001000`	0	1	`00`	1	0	0	0	0	1	`000`
`j`	`000010`	X	X	`XX`	0	0	0	0	1	X	`XXX`

3 位 ALUOp 编码：

000: lw/sw (主控制器要求 ADD)
001: beq (主控制器要求 SUB)
010: ori (主控制器要求 OR)
011: (预留, e.g., for andi)
100: R-type (主控制器说：“我不知道，请查看 funct 码”)
101: (预留, e.g., for xori)
110: (预留, e.g., for addi)
111: (预留)

关于 nop (0x00000000) 的说明：
nop 指令的 Opcode 是 000000，Funct 是 000000。

Main Control 会将其视为 R-type。
ALU Control 会将其视为 sll。
它最终执行 sll $zero, $zero, 0。
控制器会尝试将结果 0 写入 $zero 寄存器。

顶层逻辑补充

最终的 RegWrite 信号： jr 指令不应该写寄存器。因此，连接到 GRF 的最终 RegWrite_Enable 信号应该是：
- RegWrite_Enable = Main_Control[RegWrite] AND ( NOT ALU_Control[JR] )

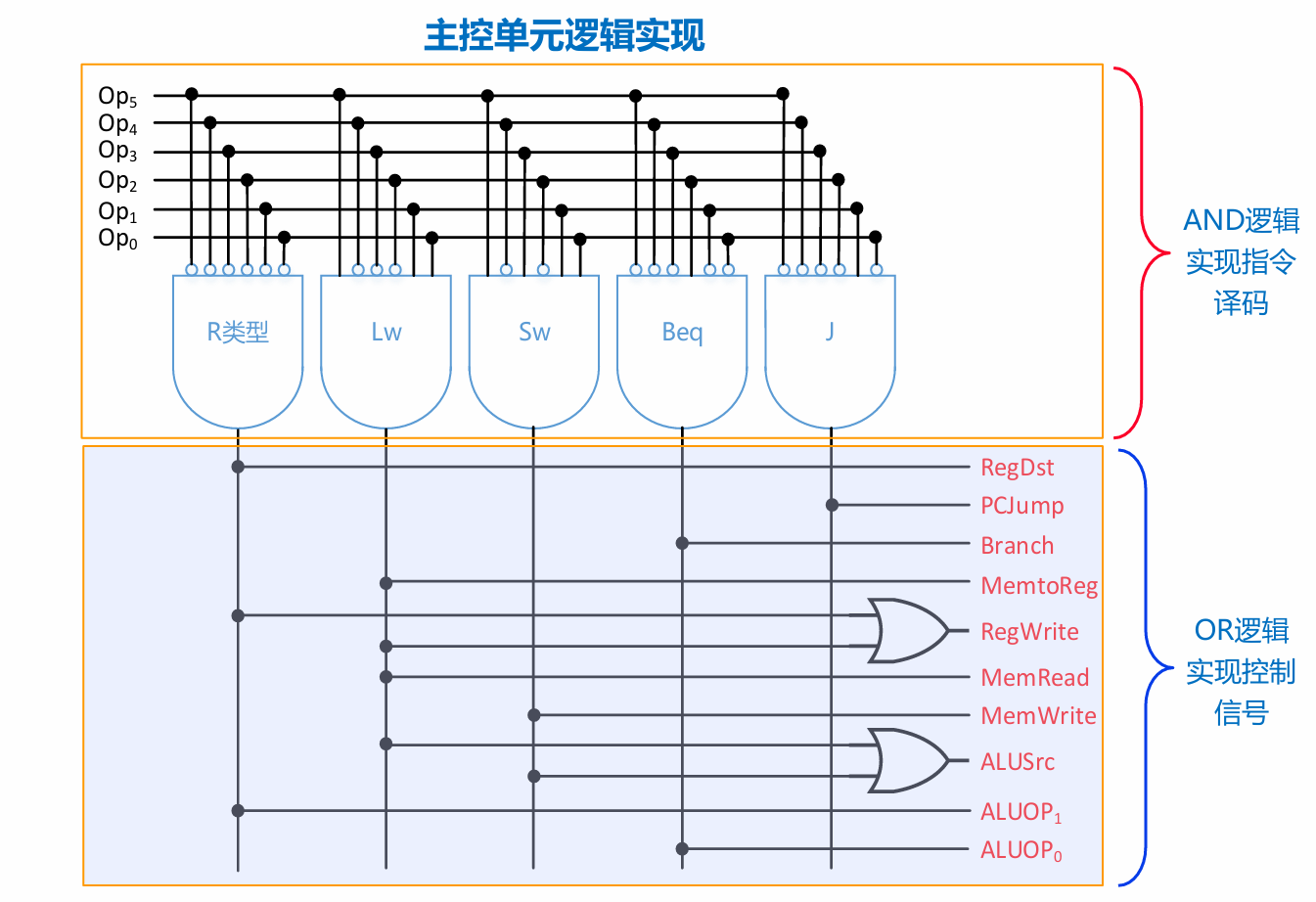

主控单元逻辑实现

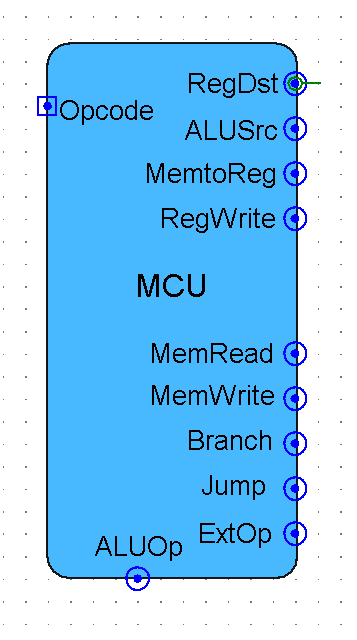

MCU

2.2.2 ALU Control Unit

1.2 端口定义

输入 (Inputs):
- ALUOp[2:0]: 来自 Main Control Unit (主控制器) 的 3 位操作码。
- Func[5:0]: 来自指令码的 [5:0] 位 (功能码)。
输出 (Outputs):
- ALUCtrl[3:0]: 送往 ALU 的 4 位最终运算码 (我们之前已约定 0000=ADD, 0001=SUB, 0010=AND, 0011=OR, 0100=SLT, 0101=SLL)。
- JR[0]: (新增输出) 用于 jr 指令。当 ALUOp=100 且 Func=001000 时，此信号为 1。

1.3 真值表

`ALUOp[2:0]` (输入)	`Func[5:0]` (输入)	备注 (指令)	`ALUCtrl[3:0]` (输出)	`JR[0]` (输出)
`000`	X (任意)	`lw` / `sw`	`0000` (ADD)	0
`001`	X (任意)	`beq`	`0001` (SUB)	0
`010`	X (任意)	`ori`	`0011` (OR)	0
`011`	X (任意)	(预留)	X (e.g., `0000`)	0
`100`	`100000`	`add`	`0000` (ADD)	0
`100`	`100010`	`sub`	`0001` (SUB)	0
`100`	`100100`	`and`	`0010` (AND)	0
`100`	`101010`	`slt`	`0100` (SLT)	0
`100`	`000000`	`sll` (或 `nop`)	`0101` (SLL)	0
`100`	`001000`	`jr`	X (e.g., `0000`)	1
(other)	(other)	(Undefined)	X (e.g., `0000`)	0

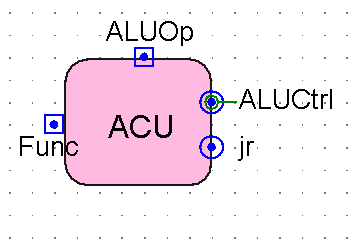

ACU

课下总结：
P3做出来两道题，也算是通过了，第一周的时候没估算好要完成的时间，结果周日前没做完，直接拖了一周进度。
于是周一喜提上机放假，最终又花了一天半多才完成最终版。
但是最终版甚至连弱测都没有通过。省略漫长的debug阶段，最终还是通过求助助教，发现bug的原因竟是 多了一个ROM ！！
把这个ROM改成逻辑元件后，就通过了。
不能有多余ROM的原因，是评测机在评测时，这会通过正则匹配到ROM，然后读取其中的数据，所以我增加一个ROM后就会导致评测出错。

思考题

现在我们的模块中 IM 使用 ROM， DM 使用 RAM， GRF 使用 Register，这种做法合理吗？请给出分析，若有改进意见也请一并给出。
A：合理。ROM是只读存储器，因此可以用来储存指令；RAM既可以读也可以写，因此满足DM对读写的要求；GRF是寄存器堆，需要较高的读写速度，因此适合用寄存器实现。
事实上，实现 nop 空指令，我们并不需要将它加入控制信号真值表，为什么？请给出你的理由。
A：nop指令码为0x00000000，相当于sll $0, $0, 0, 相当于把$0寄存器中的值左移0位并写入$0寄存器，因为$0的值始终为0，不会被修改，因此该指令执行后没有任何影响。即使cpu没有设置sll指令，nop指令也不会对电路中任何元件进行操作，对电路没有任何影响。
